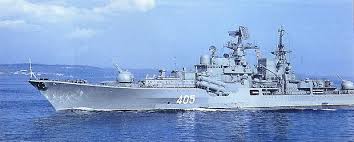

Sovremenny destróier Russo
Sua função principal é atacar navios de guerra inimigos ao mesmo tempo proporcionar mar e de defesa aérea para navios de guerra e de transportes sob escolta. Ela complementa a Udaloy Classe Destroyers em operações anti-submarino.
 classe Sovremenniy destruidor Okrylenny | |
| Visão geral da classe | |
|---|---|
| Construtores: | Severnaya Verf ( Estaleiro Jdanov ) |
| Operadores: |  Marinha Soviética Marinha russa Marinha do Exército Popular de Libertação |
| Em comissão: | 1980 |
| Terminado em: | 21 |
| Active: | 5 na Rússia, na China 4 |
| Reformados: | 12 |
| As características gerais | |
| Deslocamento: | 6.200 toneladas standard, 7.940 toneladas de carga cheia |
| Duração: | 156 m |
| Boca: | 17,3 m |
| Calado: | 6,5 m |
| Propulsão: | Dois eixos de turbinas a vapor, 4 caldeiras, 100.000 HP, 2x hélices fixas, 2x turbogeradores, dois geradores a diesel |
| Velocidade: | 32,7 nós |
| Gama: | 14.000 milhas náuticas em 14 kt |
| Complemento: | 350 |
| Sensores e sistemas de tratamento: | Radar: radar de aquisição de alvos, 3 x radares de navegação, 130mm radares de controle de armas de fogo, 30mm-radar de defesa aérea de combate a incêndios Sonar: Active e sonar passivo sob a quilhaES: Tactical plotagem bordo situação, mísseis anti-navio sistema de controle de fogo, de defesa aérea, mísseis sistema de controle de fogo, Torpedo sistema de controle de incêndio |
| Guerra Eletrônica e iscas: | 2 PK-2 distribuidores de chamariz (200 foguetes) |
| Armamento: | Armas e mísseis 4 × (2x2) tubos de 553 milímetros Torpedo2 × 4 Moskit SSM P-100 ( SS-N-22 "Sunburn" ), mísseis anti-navio 2 × 1 Shtil SAM ( SA-N-7 "Gadfly ) 4 × (2 × 2) AK-130-MR-184 pistolas 130 milímetros 4 × 30 mm AK-630 metralhadoras anti-submarino: 2 × RBU-1000 300 milímetros Anti Submarine Rocket Launcher |
| Aeronaves desenvolvidas: | 1 × Ka-27 'Helix' |
História
O projeto começou em 1960 quando ele foi se tornando evidente na Marinha soviética de que as armas navais ainda tinha um papel importante, sobretudo em apoio dos desembarques anfíbios, mas existente arma cruzadores e destróieres estavam mostrando sua idade. Um novo projeto foi iniciado, utilizando uma pistola automática 130 milímetros nova torre. Single duplo e monta foram desenvolvidos, e os gêmeos escolhido para montar a sua taxa superior de fogo. Em 1971, um sinal verde foi dado para o gabinete de projecto Severnaya projetar "um navio capaz de apoiar o desembarque anfíbio". [ 1 ] Ao mesmo tempo, a Marinha dos EUA foi a construção de novas grandes Spruance classe destruidores multifunção. Para responder a esta nova ameaça, o Projeto 956 foi atualizado com novo conjunto de defesa aérea e de novo, poderoso 3M80-mísseis anti-navio. Embora a Marinha soviética tinha em grande parte mudou-se para a propulsão da turbina de gás para seus navios de guerra nova, turbinas a vapor foram selecionados, em vez do Projeto 956: em parte porque a produção de turbinas a gás naval teria sido insuficiente para o programa inteiro. navio principal da classe, Sovremenny foi estabelecida em 1976 e comissionado em 1980. Um total de 18 foram construídos para a Marinha Russa, mas somente doze permanecem em serviço devido à falta de fundos e de pessoal treinado. Todos os navios foram construídos por Severnaya Verf 190 S. Petersburgo .
Esses navios têm um deslocamento máximo de 7.940 t. As dimensões são: Comprimento 156 m, Largura 17,3 m eo projecto é de 6,5 m. Eles estão armados com um helicóptero anti-submarino, 44 mísseis de defesa aérea, oito mísseis anti-navio, torpedos, minas, armas de longo alcance e um sistema de guerra eletrônica sofisticados.
Há um total de três versões desta classe: o Projeto original 956 armados com 3M80 versão do Moskit -míssil anti navio , e seu sucessor, o Projeto 956A, que está armado com a versão melhorada do 3M80M Moskit navio anti-míssil com maior alcance . A principal diferença entre os dois é que o lançamento de mísseis em tubos 956A do projeto são mais do que o Projeto 956 para acomodar o aumento do tamanho dos novos mísseis, e estes tubos de lançamento pode ser usado para disparar / armazenar os 3M80, bem original. Uma terceira versão, o Projeto 956EM, mais tarde desenvolvido para o Exército de Libertação Popular da Marinha foi o mais recente desenvolvimento desta classe.
[ editar ]Design
[ editar ]Comando e controle
sistemas do navio de combate pode usar dados designação alvo de sensores ativos e passivos do navio, de outros navios da frota, a partir de aviões de vigilância ou através de um link de comunicação de helicóptero do navio. A suíte de defesa multi-canal é capaz de atingir vários alvos simultaneamente.
[ editar ]Mísseis
O navio é equipado com o Raduga Moskit navio anti-míssil sistema com dois lançadores de quatro células-instalado bombordo e estibordo da ilha para a frente e em um ângulo de 15 °. O navio transporta um total de oito mísseis 3M80E Moskit, designação da OTAN SS-N-22 Sunburn. O míssil é uma desnatação mísseis mar, com velocidade de Mach 2,5, armado com uma 300 kg de alto explosivo ou de uma ogiva de 200 kt nuclear. O intervalo é de 10 a 120 km. O lançamento de peso é de 4.000 kg.
Dois Shtil to-air sistemas de mísseis de superfície são instalados, cada um no pavimento levantado por trás do duplo cano 130 milímetros armas. Shtil é o nome de exportação do SA-N-7 , a OTAN nome relatórios Gadfly. (a partir do navio 9, lançador mesma seja usada para SA-17 Grizzly / SA-N-12 Yezh.) O sistema utiliza o navio tridimensional circular varredura do radar para rastreamento de alvos. Até três mísseis podem ser destinadas simultaneamente. O intervalo é de até 25 km contra alvos com velocidades de até 830 m / s. O navio transporta 48 mísseis Shtil.
[ editar ]Guns
O navio de 130 milímetros são as armas AK-130-MR-184. O sistema inclui um sistema de controle do computador e da televisão com mira eletrônica. A arma pode ser operada no modo totalmente automático do sistema de controle de radar, sob controle autônomo usando a torre montada Kondensor sistema de mira óptica e também podem ser definidas manualmente. Taxa de incêndio é disputado, mas várias fontes de crédito da Rússia a arma com uma taxa cíclica de 30-40 tiros por minuto por barril, em consonância com a francesa Creusot-Loire 100 milímetros ou o italiano OTO-Melara 127 mm/54, mas mais rápido do que o Mark EUA 45.
O navio tem quatro de seis canos 30 milímetros AK-630 sistemas de artilharia. A taxa máxima de incêndio é de 5.000 voltas por minuto. O alcance é de até 4.000 metros para baixo de mísseis anti-navio voando e 5.000 m para alvos de superfície de luz. A arma é equipada com radar e televisão detecção e seguimento. A última Sovremennys levar a CADS-N-1 Kashtan sistema CIWS, em vez de AK-630.
[ editar ]sistemas submarinos Anti
O destróier tem duas duplas 533 milímetros tubos lança-torpedos e dois seis cilindros RBU-1000submarinos lançadores de foguete anti-, com 48 foguetes. O alcance é de 1.000 m O foguete está armado com uma ogiva de 55 kg.
[ editar ]Helicóptero
navio de helicóptero pad O acomoda um Kamov Ka-27 submarinos de guerra anti-helicóptero, codinome da OTAN Helix. O helicóptero pode operar em condições até ao estado do mar de entre 5 e 200 km a partir do navio de acolhimento.
[ editar ]Contramedidas
O Projeto 956 destróier equipado com um sistema de contramedidas eletrônicas e carrega uma loja de 200 foguetes para as duas embalagens de engodo, modelo PK-2.
[ editar ]Sensores
O conjunto de sensores completo e ECM está em toda parte, muito impressionante: radar 3D 'Top Steer, substituído mais tarde com "Top Plate (RM-760), 230 km gama vs combatentes e 50 km contra mísseis; sistema Mineral (" Stand Band ») para permitir que o SS-N 22 orientações, 3 de navegação e superfície de controle de radar MR-201 e 212, 2 'Bass Tilt (MR-123) para CIWS, 6', 'Top Dome radar para SA N-7 de orientação ( um arranjo muito grande para garantir uma defesa eficaz contra ataques de saturação), ligado ao radar 3D e dois lançadores SAM (5 min mísseis cada); "Kite Screech" radar 1 para 130 mm (MR-184 Lv). MEC e ESM são muitas: 2 ESM MR-410 e MP-405, 2 ECM MRP-11M ou 12M ('Bell Sudário'), 2 'Squat Bell', 4 'Foot-ball B "e um SR-407, 2 PK-2M lançadores de foguetes (140 mm) e 8 PK-10 (120 mm), 2-8, sistemas de alerta laser Spektr-F, um Squeeze Box (TV a laser, e sistema de IR). Sonar: MGK-355 Médio e altas freqüências (M / AF) Platina sistema de sonar integrado com o relatório da NATO nome Bull Horn, incluindo a MG-335 casco montado matriz. Tipo 956, inicialmente, apenas carrega o casco montado matriz porque a engrenagem ASW desta classe é principalmente para auto-defesa. Para 956A Tipo, um MGK-355MS Platina melhoria é realizada, que incluem a matriz montada casco, VDS, rebocadas e matriz, com a OTAN relatórios nomes Bull Nose / Mare Tail / Steer Esconder respectivamente. É relatado que 956EM Tipo será equipado com o sucessor de MGK-355/355MS, o 355TA sistema integrado de sonar MGK que inclui tanto o casco do montado e rebocado matrizes (com relatórios da OTAN nome do cavalo de maxila e rabo de cavalo, respectivamente).
[ editar ]Propulsão
navio de propulsão O sistema é baseado em dois motores de turbina a vapor produzindo cada 50.000 hp, juntamente com quatro caldeiras de alta pressão. Há duas hélices de passo fixo. de velocidade máxima O navio é um pouco menos de 33 nós. Numa velocidade de combustível-econômica de 18 nós a escala é 3.920 milhas. Vários navios desta classe sofria de problemas de seu sistema de propulsão, que foram tão graves que tiveram de ser reformados. [ 2 ]
[ editar ]variantes PLANO
Os chineses do Exército de Libertação Popular da Marinha (PLAN) teve dois modificada Sovremenniy destruidores entregue em dezembro de 1999 e novembro de 2000. Em 2002, o plano ordenado duas versões melhoradas designadas 956-EM. A primeira embarcação foi lançada no final de 2005, enquanto o segundo é devido ao lançamento em 2006. de aquisição de destróieres da classe China Sovremenniy causou preocupação generalizada entre os seus vizinhos da Ásia-Pacífico, mais especificamente de Taiwan, considerada por Pequim como uma província renegada.
Sobre o Projeto 956EM melhorou a principal arma AK-130 à ré foi removido. Os quatro AK-630 CIWS foram substituídos por dois conjuntos de Kashtan de defesa aérea de curto alcance arma / sistemas de mísseis. Cada Kashtan sistema compreende um módulo de comando 3R86E1 e dois módulos de combate 3R87E. Cada módulo tem duas combate 3R87E 30 milímetros GSh-30k seis barril armas automáticas (faixa de 0,5 a 4 km) e duas SA-N-11 mísseis de defesa aérea. O míssil está armado com uma ogiva de 9 kg e tem um intervalo de 1,5 ~ 8 km. Esta versão melhorada 956EM é também o primeiro a ser armado com a versão mais recente do SS-N-22, que relatou tem uma denominação de 3-M80MBE e, eventualmente, financiado pela China (de acordo com fontes russas), eo novo míssil difere da os mais velhos, principalmente na medida em que a gama é aumentada de 120 km para 200 km. O software de defesa aérea é atualizado para acomodar a nova SA-N-12/SA-17 sistema SAM, mas desde que a China já tinha se juntou a Rússia no desenvolvimento de um sucessor mais recente ainda, não está claro se SA-N-12/SA-17 entrou em serviço chinês em grandes números.
Em 2006, as esferas extra (pintado de branco, em meados de 2006) adicionou no topo das superestruturas dos navios chineses aparecendo em fotografias recentes das unidades chinesas têm mostrado que esses navios chineses haviam sido atualizados com a doméstica HN-900 de enlace de dados ( equivalente chinês de Link 11 A / B, a ser atualizado) eSATCOM (provavelmente o SNTI-240).
